灵柯精密仪器 | 又高又广零件小,如何检测高压供电设施?

更新时间:2025-06-13点击次数:216


高压供电设施又高又广零件小,
日常是如何维运的呢?

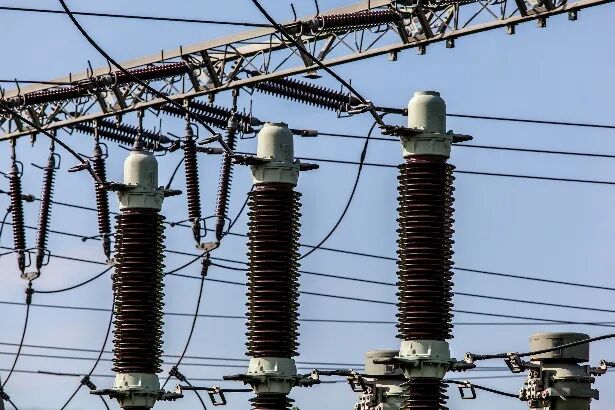

配电系统的正常运作是维系社会生产生活的基础保障,高压供电设施(如:变电站)的日常维护与排查任重道远,需胆大心细,防微杜渐。运维工作人员需要获得全面而详尽的开关设备概览,包括所有断路器和电源开关、转换器、绝缘子、螺钉配件、电缆或其他连接。


在电力传输中,大多数磨损、材料疲劳或电缆破裂的症状是由于电阻增加而引起的过热现象所导致。如果电阻过高,产生的热量会损坏组件,并可能导致断电。


另一项挑战在于变压器的冷却油。由于绝缘被腐蚀,这里会产生沉积物,而沉积物会积聚在冷却排管中。在受影响的冷却排管中,流通的阻塞最初会损害冷却,在最坏情况下会导致变压器的全部冷却功能失效。


从以上故障现象,我们可以发现故障会造成设施的局部温度异常。红外热像仪,一种远距离的无损检测方法,就成为了电气故障排查工具的方法之一。在保障检测人员的人身安全、设施无需停机的前提下,非接触式地快速检测温度异常。



红外热像仪的种类非常多,怎样的配置才能满足电气故障排查的需要呢?其实从需求着手,就能知道需要怎样的一台热像仪了:











首先,配电输电系统具有设施高、跨度大的特点。为了提升工作效率,需要能够快速排查被测供电系统的总体概况的能力,所以要求热像仪配备


广角镜头


















其次,虽然供电设施设在远远的高空中,但每个开关或连接设备却是非常小,要能清楚分辨及锁定故障点,则要求热像仪能拉近局部区域进行放大,并依旧保持清晰。这就需要配备:


超长焦镜头

高分辨率

















最后,因为检测的区域与部件不甚枚举,如果靠手工记录,不但在记录、存档、分享与传输上有所限制,非常低效,而且还有可能因文字描述或笔迹识别的问题产生误解或失误。此时,有软件进行直观评估与快捷报告就非常有必要了,不但使记录准确直观,也让日常工作更轻松。


评估与报告软件

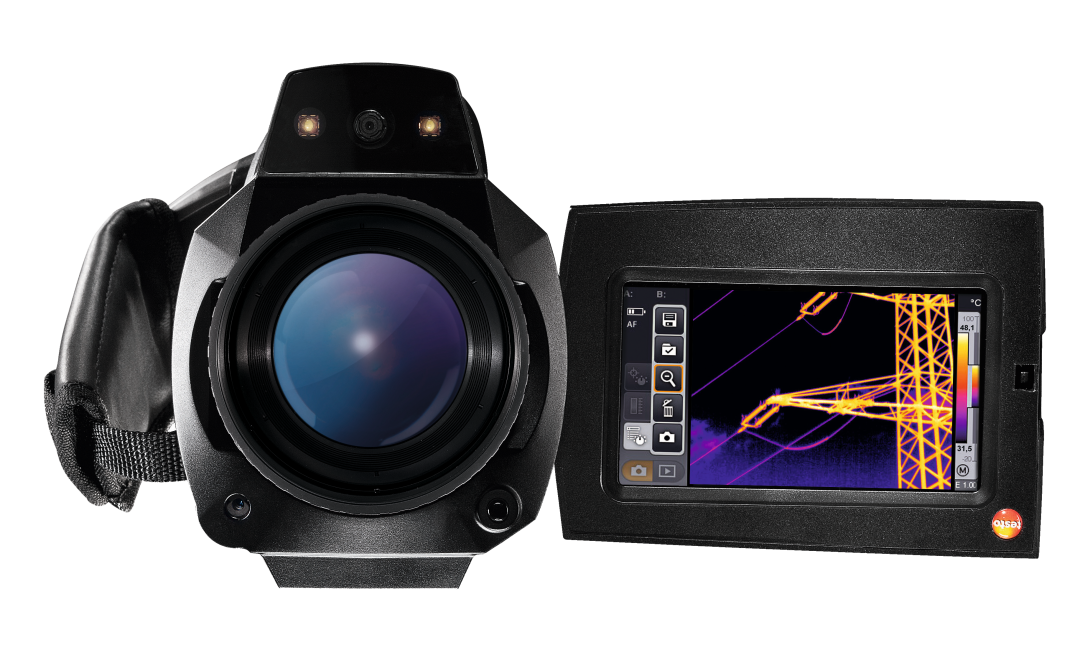

testo 890 红外热像仪

足以胜任,相关参数如下

➤ 广角镜头 42° x 32°

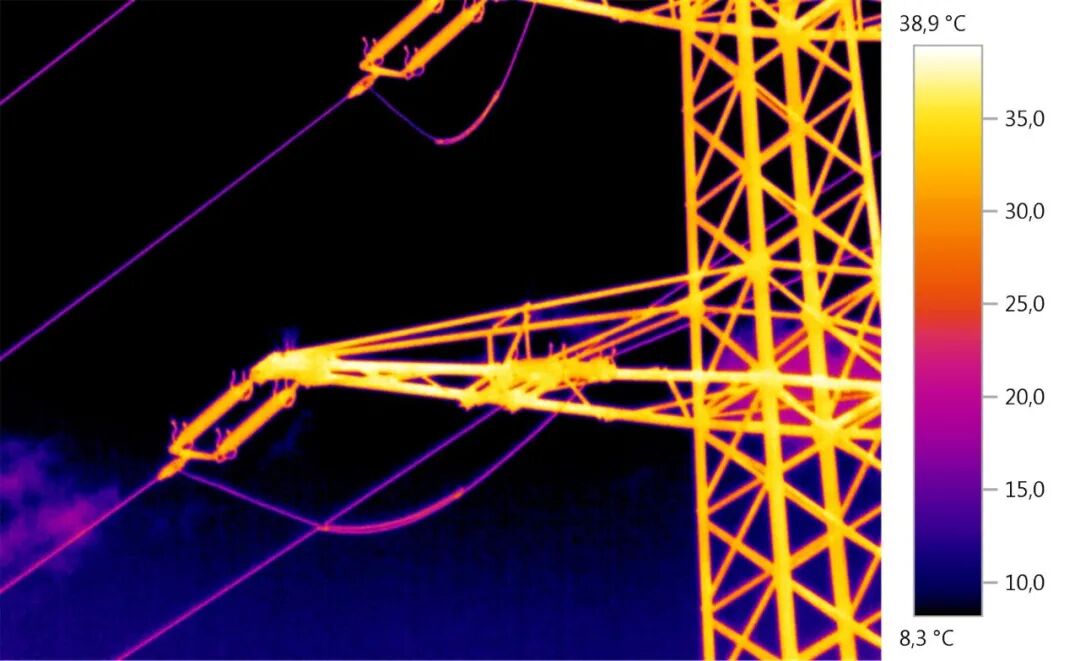

终端电塔上的电流回路热图像

➤ 超长焦镜头 6.6° x 5°

在测量距离为10 m的情况下,最小的可测量物体的大小只有 5.4 mm,不仅可以被识别到,而且其温度也可以被准确测量。这将允许从安全距离评估断路器中肉眼不可见的电缆断裂或温度升高。

➤ 红外分辨率高至 1280×960 像素

采用 SuperResolution 红外超像素技术;热灵敏度<40mK。

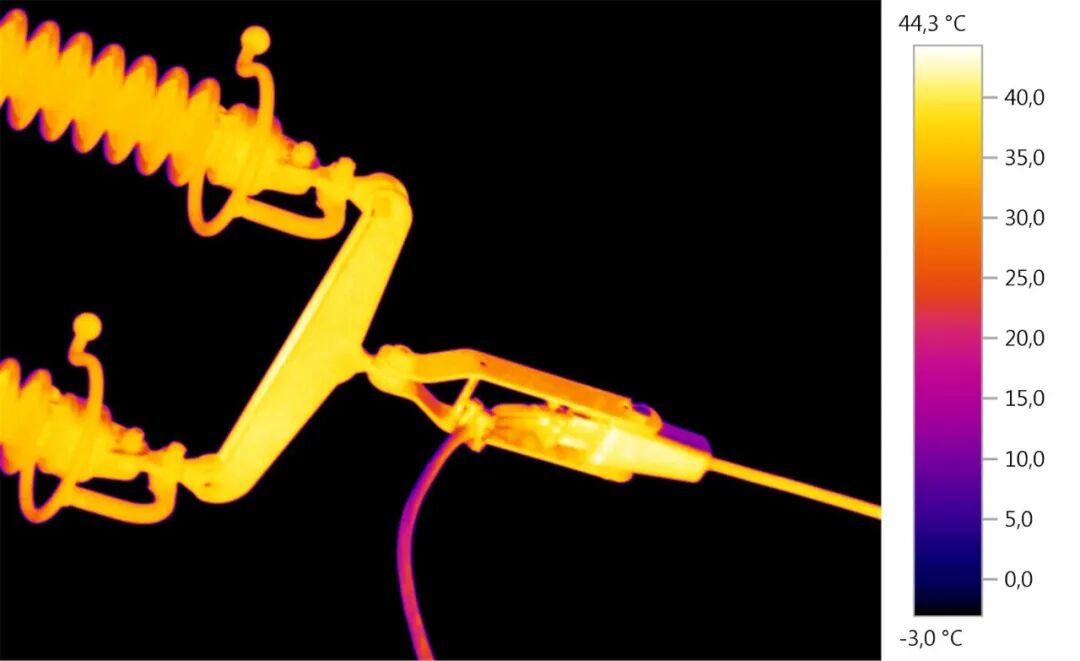

检查绝缘子上的夹具连接

➤ testo IRSoft 分析软件

直观评估和快捷报告功能,对被测物的状态进行专业的记录

➤ 大尺寸、折叠式、可旋转显示屏

结合符合人体工程学的旋转式手柄。
